鋰電池隔膜是鋰電池的內層組件，鋰電池的結構中，隔膜是關鍵的內層組件之一，主要作用是使電池的正、負極分隔開來，防止兩極接觸而短路，此外還具有能使電解質離子通過的功能。隔膜的性能決定了電池的界面結構、內阻等，直接影響電池的容量、循環以及安全性能等特性，性能優異的隔膜對提高電池的綜合性能具有重要的作用。

     今天，眾測機電小編根據GB/T36363-2018 鋰離子電池用聚烯烴隔膜標準簡單的介紹下鋰電池隔膜測試項目及相關檢測儀器。

     一、隔膜厚度偏差測試

    鋰電池隔膜的厚度是否均勻是檢測其各項性能的基礎，隔膜厚度的均勻性包括縱向厚度的均勻和橫向厚度的均勻，但比較而言，橫向厚度均勻性更為重要，一般必須控制在1um以內。厚度不均勻，會影響到透氣率、拉伸強度等性能，對厚度實施控制也是確保質量與控制成本的重要手段。

    對鋰電池隔膜厚度檢測，參考GB/T6672-1986《塑料薄膜和薄片厚度的測定機械測量法》，運用機械接觸式的方法進行檢測。

    眾測機電參照該標準研發生產了電池隔膜測厚儀THK-01，該厚度測量儀在測試誤差上完全可達到標準規定的0.1um;同時測量頭可自動升降，有效避免了人為因素造成的系統誤差;配備專用自動進樣器，可一鍵實現全自動多點測量，人為誤差小;配備微型打印機，數據實時顯示、自動統計、打印，方便快捷地獲取測試結果。

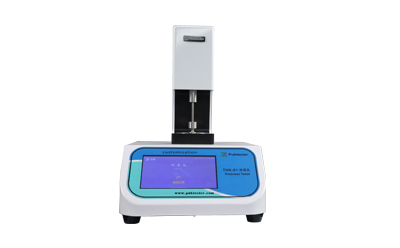

隔膜厚度測試儀

        二、隔膜透氣度試驗

       電池隔膜是指在鋰離子電池正極與負極中間的聚合物隔膜，其主要作用有:隔離正、負極并使電池內的電子不能自由穿過;讓電解質液中的離子在正負極間自由通過。隔膜的存在首先要滿足它不能惡化電池的電化學性能，主要表現在內阻上。通常內阻的大小通過其透氣率來表征，或者稱之為Gurley數，即一定體積的氣體，在一定壓力條件下通過一定面積的隔膜所需要的時間。對于相同的電池隔膜，這個數值從一定意義上來講，和用此隔膜裝配的電池的內阻成正比，即該數值越大，則內阻越大。

      眾測機電研發生產的電池隔膜透氣儀BTY-G3用于電池隔膜透氣性能檢測，三個測試腔完全獨立，可同時測試三種相同或不同的試樣

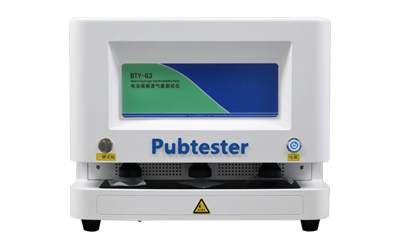

電池隔膜透氣儀

      三、隔膜耐穿刺強度

      穿刺強度是指施加在給定針形物上用來戳穿隔膜樣本的質量，用它來表示隔膜在裝配過程中發生短路的趨勢。電池隔膜抗穿刺檢測，目前可以參考的標準有GBT36363-2018《鋰離子電池用聚烯烴隔膜》、團體標準《動力汽車鋰電池隔膜團體標準(征求意見稿)》等。

      鋰離子電池隔膜穿刺試驗是評價隔膜抗穿刺強度的最主要方法。通過標準的探頭以標準的速度穿透隔膜，捕捉穿透瞬間的最大載荷(N)，除以隔膜的平均厚度(um)即為穿刺強度(N/m)。隔膜根據其成型工藝的不同，分為干法、濕法，而具體工藝上又有單向拉伸、雙向同步拉伸，雙向異步拉伸等，且根據其表面涂布材料的不同，每種膜表現出的抗穿刺性能會有很大的區別。

     眾測機電研發生產的TST-01B電子拉力試驗機或隔膜穿刺力試驗儀MCT-02A用來檢測電池隔膜抗穿刺強度大小

隔膜穿刺力試驗儀

      四、隔膜拉伸強度、斷裂伸長率

      拉伸強度是反映隔膜在使用過程中受到外力作用時維持尺寸穩定性的參數，若拉伸強度不夠，隔膜變形后不易恢復原尺寸會導致電池短路。

      隔膜斷裂伸長率越小，意味著隔膜在受到一定壓力后就會斷裂，失去隔離性能，導致電池短路、爆炸等安全事故。因此，隔膜斷裂伸長率的大小直接影響到鋰電池的安全性。

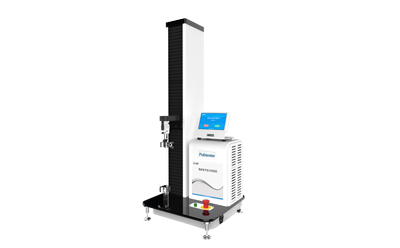

      隔膜拉伸強度、斷裂伸長率試驗按GB/T1040.3-2006的規定進行,采用寬為(15士0.1)mm的2型試樣,夾具間的初始距離(100士5)mm,試驗速度為(250士10)mm/min，推薦使用眾測機電研發生產的TST-01B電子拉力試驗機

      五、隔膜熱收縮率

     隔膜熱收縮率對電池性能和安全性具有重要影響。熱收縮率反映了隔膜在高溫環境下的尺寸穩定性，若隔膜熱收縮率過大，可能導致正負極接觸，從而引發短路等安全事故。因此，控制鋰電池隔膜的熱收縮率至關重要。

     眾測機電研發生產的熱收縮試驗儀RSY-01用來檢測電池隔膜熱收縮性能，本設備采用數字P.I.D控溫監控技術，不僅可以快速達到設定溫度，還可以有效地避免溫度波動。

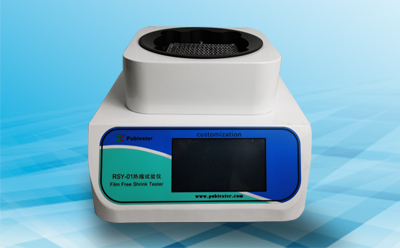

電池隔膜熱收縮率測試儀
